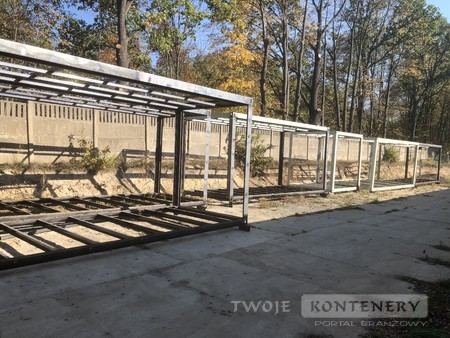

Ramy do kontenerów

Ramy do kontenerów stanowią kluczowy element konstrukcyjny każdego kontenera, decydując o jego wytrzymałości, trwałości i bezpieczeństwie użytkowania. Te stalowe szkielety nośne przenoszą wszystkie obciążenia eksploatacyjne, umożliwiając piętrzenie kontenerów nawet do dziewięciu warstw oraz bezpieczny transport drogą morską, lądową czy kolejową. Właściwy dobór i wykonanie ramy kontenerowej determinuje możliwości zastosowania całej konstrukcji oraz jej żywotność sięgającą nawet 25-30 lat.

Konstrukcja i budowa ram kontenerowych

Rama kontenera to złożona struktura inżynierska zaprojektowana według precyzyjnych norm międzynarodowych. Każdy element ramy pełni określoną funkcję w przenoszeniu obciążeń i zapewnieniu sztywności konstrukcji. Współczesne ramy kontenerowe powstają z wysokogatunkowej stali konstrukcyjnej, która łączy wytrzymałość z odpornością na korozję.

Podstawowa konstrukcja ramy składa się z belek podłużnych i poprzecznych połączonych w narożach specjalnymi łącznikami. System połączeń spawanych musi spełniać rygorystyczne normy wytrzymałościowe, gdyż to właśnie w tych punktach koncentrują się największe naprężenia podczas eksploatacji.

Główne elementy konstrukcyjne ramy kontenera

• Słupy narożne - przenoszą obciążenia pionowe przy piętrzeniu
• Belki górne podłużne - zapewniają sztywność dachu
• Belki dolne podłużne - stanowią podstawę podłogi
• Poprzecznice - łączą belki podłużne i rozkładają obciążenia
• Narożniki ISO - umożliwiają mocowanie i podnoszenie
• Wzmocnienia dodatkowe - w miejscach największych naprężeń
• Punkty mocowania - do zabezpieczania ładunku

Rodzaje ram do różnych typów kontenerów

Różnorodność zastosowań kontenerów wymaga stosowania specjalistycznych konstrukcji ramowych. Każdy typ ramy jest optymalizowany pod kątem konkretnego przeznaczenia i warunków eksploatacji.

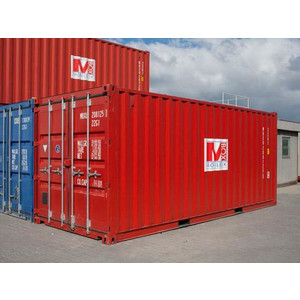

Ramy kontenerów morskich standardowych

Klasyczne ramy kontenerów ISO charakteryzują się zunifikowanymi wymiarami i punktami mocowania. Konstrukcja musi wytrzymać obciążenia dynamiczne podczas transportu morskiego, włączając przechyły statku i uderzenia fal. Stal używana do produkcji tych ram posiada podwyższoną odporność na korozję w środowisku morskim.

Ramy kontenerów specjalistycznych

Kontenery specjalne wymagają modyfikacji standardowej konstrukcji ramowej:

• Ramy kontenerów Open Top - wzmocnione belki boczne kompensujące brak dachu
• Ramy kontenerów Flat Rack - masywna konstrukcja dolna dla ciężkich ładunków
• Ramy kontenerów chłodniczych - dodatkowe wzmocnienia pod agregat
• Ramy kontenerów zbiornikowych - specjalna konstrukcja wsporcza dla cysterny
• Ramy kontenerów High Cube - wydłużone słupy narożne

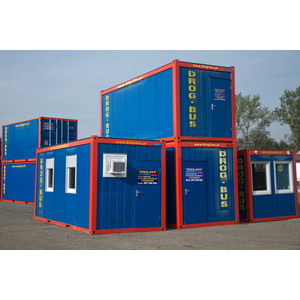

Ramy kontenerów budowlanych i mieszkalnych

Kontenery przeznaczone na obiekty stacjonarne często otrzymują zmodyfikowane ramy. Dodatkowe wzmocnienia umożliwiają wycięcie otworów na okna i drzwi bez utraty sztywności konstrukcji. Ramy kontenerów mieszkalnych projektuje się z uwzględnieniem obciążeń od dodatkowej izolacji i wyposażenia.

Materiały stosowane w produkcji ram kontenerowych

Wybór odpowiednich materiałów determinuje trwałość i nośność ramy kontenera. Przemysł kontenerowy stosuje wyłącznie certyfikowane gatunki stali spełniające międzynarodowe standardy jakości.

Gatunki stali konstrukcyjnej do ram

Najczęściej wykorzystywane gatunki stali to:

• Stal COR-TEN - samopasywująca, odporna na korozję atmosferyczną
• Stal S355 - wysoka wytrzymałość przy zachowaniu spawalności
• Stal ocynkowana - dodatkowa ochrona przed korozją
• Stal nierdzewna - dla kontenerów w agresywnym środowisku
• Profile zamknięte - zwiększona sztywność przy mniejszej masie

Zabezpieczenia antykorozyjne ram

Ochrona przed korozją stanowi kluczowy element trwałości ramy. Wielowarstwowe systemy malarskie mogą przedłużyć żywotność konstrukcji o 50%. Proces zabezpieczania obejmuje przygotowanie powierzchni przez śrutowanie, nakładanie warstwy gruntującej oraz powłok nawierzchniowych odpornych na UV i czynniki atmosferyczne.

Proces produkcji i montażu ram kontenerowych

Wytwarzanie ram kontenerowych to precyzyjny proces technologiczny wymagający zaawansowanego parku maszynowego. Automatyzacja produkcji zapewnia powtarzalność wymiarów z dokładnością do milimetra.

Etapy produkcji ramy kontenera

Proces produkcyjny rozpoczyna się od cięcia profili stalowych na wymiar:

• Cięcie laserowe lub plazmowe - precyzyjne przygotowanie elementów
• Gięcie i formowanie - nadawanie kształtu belkom
• Składanie w przyrządach - zapewnienie geometrii
• Spawanie - łączenie elementów metodą MIG/MAG
• Kontrola jakości spoin - badania ultradźwiękowe
• Prostowanie termiczne - eliminacja naprężeń spawalniczych
• Obróbka powierzchni - przygotowanie do malowania

Kontrola jakości ram kontenerowych

Każda wyprodukowana rama przechodzi serię testów jakościowych. Pomiary geometryczne sprawdzają zgodność z normami ISO, podczas gdy testy wytrzymałościowe weryfikują nośność konstrukcji. Dokumentacja kontrolna stanowi podstawę do wystawienia certyfikatów zgodności.

Normy i certyfikaty dla ram kontenerów

Międzynarodowy transport kontenerowy wymaga przestrzegania ścisłych norm konstrukcyjnych. Certyfikacja ram kontenerowych gwarantuje bezpieczeństwo i kompatybilność w globalnym łańcuchu dostaw.

Główne normy dotyczące ram kontenerowych

• ISO 1496 - specyfikacja kontenerów transportowych
• ISO 668 - klasyfikacja i wymiary zewnętrzne
• CSC Convention - bezpieczeństwo kontenerów
• EN 12079 - kontenery offshore
• DNV 2.7-1 - kontenery do transportu morskiego
• IICL standards - wytyczne napraw i inspekcji

Proces certyfikacji ram kontenerowych

Certyfikacja obejmuje badania prototypu oraz kontrolę produkcji seryjnej. Akredytowane jednostki certyfikujące przeprowadzają testy obciążeniowe symulujące ekstremalne warunki eksploatacji. Pozytywny wynik testów skutkuje wydaniem certyfikatu uprawniającego do oznaczenia produktu tabliczką CSC.

Wytrzymałość i parametry techniczne ram

Projektowanie ram kontenerowych opiera się na precyzyjnych obliczeniach wytrzymałościowych. Współczynniki bezpieczeństwa uwzględniają najbardziej niekorzystne scenariusze obciążeń.

Obciążenia projektowe ram kontenerowych

Rama kontenera musi wytrzymać następujące obciążenia:

• Obciążenie piętrzenia - do 192 ton na narożnik (8 kontenerów)
• Siły poziome - przyspieszenia podczas transportu
• Obciążenie podłogi - równomiernie rozłożone do 30 ton
• Podnoszenie - przez wszystkie 4 narożniki górne
• Mocowanie - siły od systemów zabezpieczających
• Skręcanie ramy - nierówności terenu i przechyły

Testy wytrzymałościowe ram

Badania wytrzymałościowe przeprowadza się na stanowiskach testowych symulujących rzeczywiste warunki. Testy obejmują obciążenia statyczne i dynamiczne przekraczające wartości eksploatacyjne o określony margines bezpieczeństwa. Pomiary odkształceń i naprężeń pozwalają weryfikować założenia projektowe.

Naprawa i modernizacja ram kontenerowych

Mimo solidnej konstrukcji, ramy kontenerów mogą ulegać uszkodzeniom podczas intensywnej eksploatacji. Profesjonalna naprawa pozwala przywrócić pełną funkcjonalność przy zachowaniu certyfikacji.

Typowe uszkodzenia ram kontenerów

• Deformacje narożników - od uderzeń podczas przeładunku
• Pęknięcia spoin - zmęczenie materiału
• Korozja elementów - szczególnie w strefie przypodłogowej
• Wygięcia belek - przeciążenia lokalne
• Uszkodzenia punktów mocowania - niewłaściwe zabezpieczenie

Technologie napraw ram kontenerowych

Naprawy ram wymagają specjalistycznej wiedzy i wyposażenia. Spawanie naprawcze musi przywrócić pierwotną wytrzymałość bez wprowadzania dodatkowych naprężeń. Wymiana uszkodzonych fragmentów następuje z użyciem materiałów o parametrach nie gorszych niż oryginalne. Po naprawie konieczna jest ponowna certyfikacja konstrukcji.

Ramy kontenerów w projektach specjalnych

Rosnąca popularność architektury kontenerowej generuje zapotrzebowanie na niestandardowe rozwiązania ramowe. Modyfikacje ram umożliwiają tworzenie unikalnych konstrukcji zachowujących zalety modułowości.

Modyfikacje ram dla budownictwa

Adaptacja kontenerów na cele budowlane często wymaga znaczących modyfikacji ramy:

• Wzmocnienia pod otwory - kompensacja wycięć w ścianach
• Łączniki międzymodułowe - dla konstrukcji wielokontenerowych
• Fundamenty zintegrowane - połączenie z podłożem
• Konstrukcje dachowe - dodatkowe elementy nośne
• Systemy balkonów i tarasów - rozszerzenie przestrzeni

Innowacyjne zastosowania ram kontenerowych

Przemysł nieustannie rozwija nowe aplikacje dla ram kontenerowych. Konstrukcje składane i rozkładane zwiększają funkcjonalność przy zachowaniu mobilności. Ramy hybrydowe łączące stal z kompozytami oferują redukcję masy przy zachowaniu wytrzymałości.

Znaczenie ram w konstrukcji kontenerów

Ramy do kontenerów stanowią fundament bezpieczeństwa i funkcjonalności każdej konstrukcji kontenerowej. Właściwie zaprojektowana i wykonana rama gwarantuje długoletnią, bezawaryjną eksploatację w najtrudniejszych warunkach. Inwestycja w wysokiej jakości ramę zwraca się poprzez minimalizację kosztów napraw i przedłużenie żywotności całego kontenera.

Rozwój technologii produkcji i rosnące wymagania rynku sprawiają, że współczesne ramy kontenerowe to zaawansowane konstrukcje inżynierskie łączące wytrzymałość z ekonomią eksploatacji. Znajomość specyfiki ram pozwala podejmować świadome decyzje przy zakupie, modernizacji czy projektowaniu własnych rozwiązań kontenerowych.
